ТПУ-205 (ТСМУ, ТСПУ, ТХАУ, ТххУ-205)

ТПУ-205 (ТСМУ, ТСПУ, ТХАУ, ТххУ-205)

ТПУ-205 предназначены для измерения и преобразования температуры в унифицированный выходной сигнал постоянного тока 4…20 мА. Являются приемниками и полным функциональным аналогом приборов ТСМУ, ТСПУ, ТХАУ, ТххУ-205.

В состав ТПУ-205 входят первичный преобразователь температуры (ПП), преобразователь измерительный (ИП).

В качестве ПП используются термопреобразователи сопротивления (ТС) по ГОСТ 6651-2009 или преобразователи термоэлектрические (ТП) по ГОСТ Р 8.585-2001.

ИП является микропроцессорным устройством, который устанавливается в головку термопреобразователя.


Описание: ТПУ-205 (ТСМУ, ТСПУ, ТХАУ, ТххУ-205)

Описание

Технические характеристики

  • Исполнения:
    • общепромышленное;
    • взрывобезопасное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в шифре индекса «Ех»;
    • взрывобезопасное с видом взрывозащиты «взрывонепроницаемая оболочка» с добавлением в шифре индекса «Ехd».
  • Диапазон унифицированного выходного сигнала — 4…20 мА.
  • Параметры электрического питания:
    • =24 В, =36 В для ТПУ-205, ТПУ-205Exd;
    • =24 В для ТПУ-205Ех;
  • Потребляемая мощность — не более 0,8 Вт.
  • Длина монтажной части — 10…6500 мм.
  • Габаритные размеры — 150×150×150 мм.
  • Масса — 1,4…8,0 кг.
  • Рабочие условия измерений:
    • температура окружающей среды — –50…85 °C;
    • относительная влажность при температуре +35 °С — не более 95%;
    • атмосферное давление — 84,0…106,7 кПа.
  • Маркировка взрывозащиты:
    • 0Ех ia IIС Т6 Ga Х для ТПУ-205Ех;
    • 1Еx d IIС Т6 Gb Х для ТПУ-205Ехd.
  • Средняя наработка на отказ — не менее 50000 ч.
  • Средний срок службы — не менее 15 лет.
  • Гарантийный срок эксплуатации:
    • для конструктивов ТС:
      • для tmax ≤ 350 °C — 24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки)*;
      • для 350 °C < tmax — 600 °C — 12 месяцев (с момента ввода в эксплуатацию) или 24 месяцев (с момента отгрузки)*;
    • для конструктивов ТП:
      • для tmax ≤ 600 °C — 24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки)*;
      • для 600 °C < tmax ≤ 1000 °C — 12 месяцев (с момента ввода в эксплуатацию) или 24 месяцев (с момента отгрузки)*;
      • для tmax > 1000 °C — не более 1000 часов (с момента отгрузки)*;
      • для tmax > 1000 °C и диаметром чехла меньше или равным 2 мм — не более 100 часов (с момента отгрузки)*;
    • для ТП в чехлах из композитных материалов:
      • для tmax ≤ 1000 °C — 12 месяцев (с момента отгрузки);*
      • для tmax > 1000 °C — не более 6 месяцев в стационарном режиме или 20 погружений в среду (с момента отгрузки)*.

* — возможность предоставления расширенных гарантийных обязательств рассматривается в индивидуальном порядке по согласованию с высшим руководством НПП «ЭЛЕМЕР».

Характеристики: ТПУ-205 (ТСМУ, ТСПУ, ТХАУ, ТххУ-205)

Характеристики

Метрологические характеристики

Тип НСХ первичного преобразователя 100М, Pt100 100М, Pt100 100М, Pt100 ТХА(К)
Диапазон измерений температуры*, °С –50…+200 –50…+500 –50…+500 –50…+1300
Пределы допускаемой основной погрешности приведенной к диапазону измерений γ, % (пределы допускаемой основной абсолютной погрешности измерений температуры, Δ, °С) ±0,25 (±0,625)
±0,50 (±1,250)
±1,00 (±2,500)
±1,50 (±3,750) 		±0,25 (±1,375)
±0,50 (±2,750)
±1,00 (±5,500)
±1,50 (±8,250)
±0,50 (±2,750)
±1,00 (±5,500)
±1,50 (±8,250)
±0,5 (±6,75)
±1,0 (±13,50)
±1,5 (±20,25)
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С, %, при γ ±0,25 ±0,50 × γ**
±0,50; ±1,00; ±1,50 ±0,25 × γ**
Пределы допускаемой дополнительной погрешности для ПП ТП, вызванной изменением температуры их свободных концов, °С ±1,5

* — Рабочие диапазоны измерений могут находиться в пределах диапазона измерений с учетом минимального интервала измерений:

  • для ТПУ-205 с ТС минимальный интервал измерений равен 30 °С;
  • для ТПУ-205 с ТП минимальный интервал измерений равен 300 °С.

** — γ — пределы допускаемой основной погрешности приведенной к диапазону измерений

Документация и сертификаты: ТПУ-205 (ТСМУ, ТСПУ, ТХАУ, ТххУ-205)

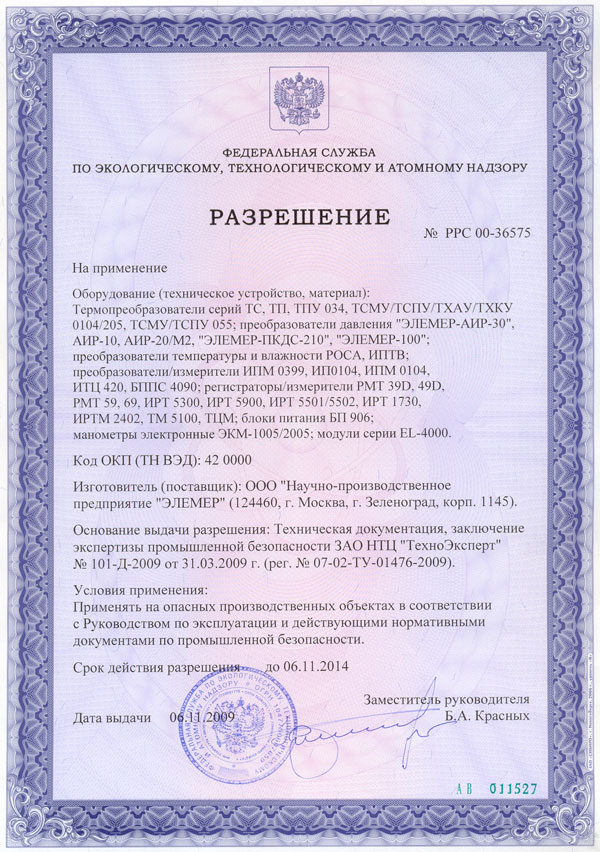

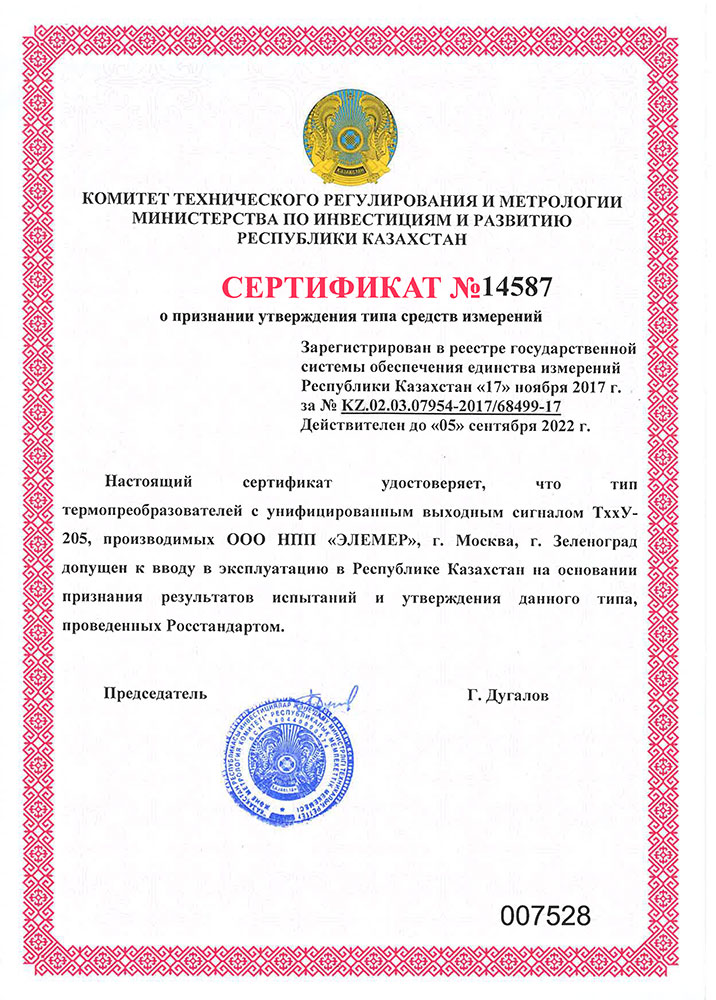

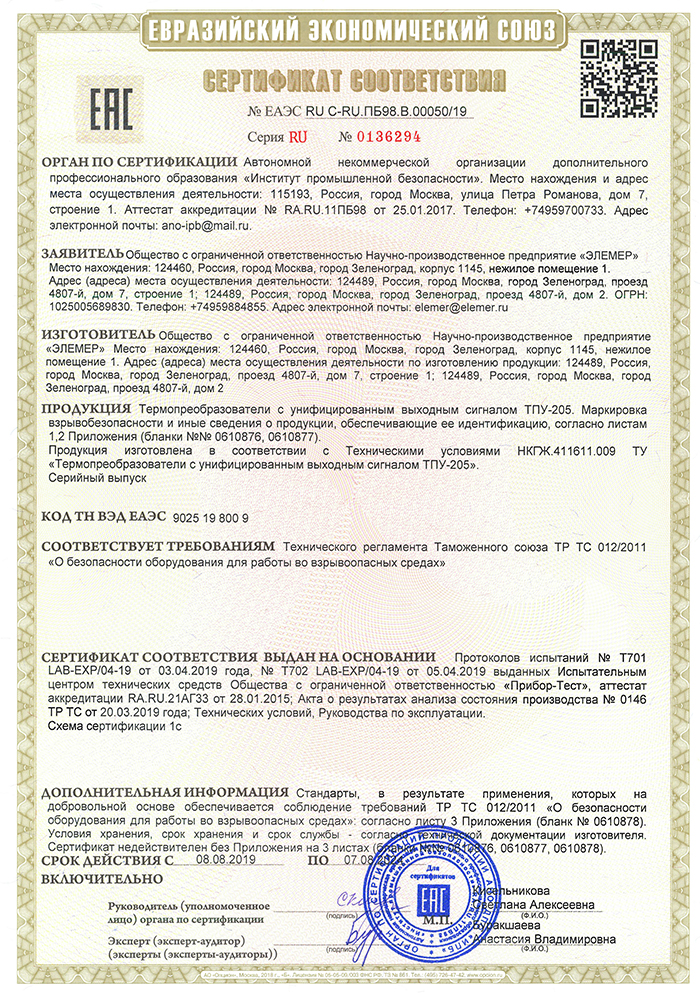

Сертификаты
