ЭЛЕМЕР-РЭМ ППД
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ ППД предназначены для применения в сфере нефтедобычи для решения задач измерения расхода воды, используемой для нагнетания в пласт при поддержании пластового давления.
Описание: ЭЛЕМЕР-РЭМ ППД
- Конструкция прибора специально разработана для измерения расхода воды при давлении до 25 МПа в нефтедобывающих системах сегмента Upstream для задач поддержания пластового давления (ППД);
- Свободная проточная часть, в отличие от вихревых расходомеров, обеспечивает отсутствие перепада давления, рисков засорения проточной части и отрыва конструктивных элементов расходомера;
- Футеровка специальной разработки из цельного полиуретана высокой плотности и титановые электроды обеспечивают устойчивость к высоким давлениям, гидроударам, абразиву, жировым и солевым включениям;
- Специальный конструктив уплотнения электродов исключает протечку измеряемой среды. При повышении давления среды уплотнение усиливается;
- Присутствие в измеряемой среде свободного и растворенного газа не влияет на метрологические параметры расходомеров и функционирование;
- Расходомеры ЭЛЕМЕР-РЭМ ППД требуют значительно меньших размеров прямолинейных участков до и после расходомера по сравнению с вихревыми расходомерами;
- Надёжная работа при отрицательной температуре окружающего воздуха до –60 °С (УХЛ1);
- Стабильность и точность измерений. Относительная погрешность 0,5% в диапазоне 1:200;
- Высокая виброустойчивость (v2) и сейсмостойкость (MSK-64 9 баллов);
- Простая замена. Геометрия прибора в точности соответствует общепринятому в отрасли способу присоединения к процессу.
Основные характеристики
- Типоразмерный ряд — Ду 50, Ду 80, Ду 100, Ду 150;
- Температура среды — –40…+80 °С;
- Давление среды — 25 МПа;
- Относительная погрешность — ±0,5 %, ±1 %, ±2 %;
- Выходные сигналы — импульсный, частотный, токовый (4…20 мА), релейный;
- Цифровой протокол HART (v.7), Modbus RTU;
- Интерфейс — RS-485;
- Напряжение питания — 24 В; ~220 В 50 Гц;
- OLED индикатор — графический (разрешение 128×64);
- Пылевлагозащита — IP67, IP68 (для ППР);
- Климатическое исполнение — –60…+70 °C.
Показатели надежности
- Средняя наработка на отказ — не менее 150 000 часов;
- Средний срок службы — не менее 15 лет;
- Межповерочный интервал — 5 лет;
- Гарантийный срок — 3 года.

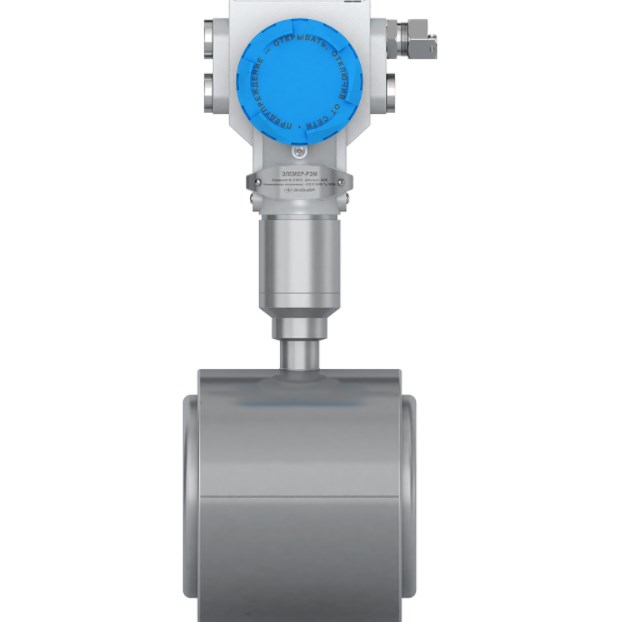

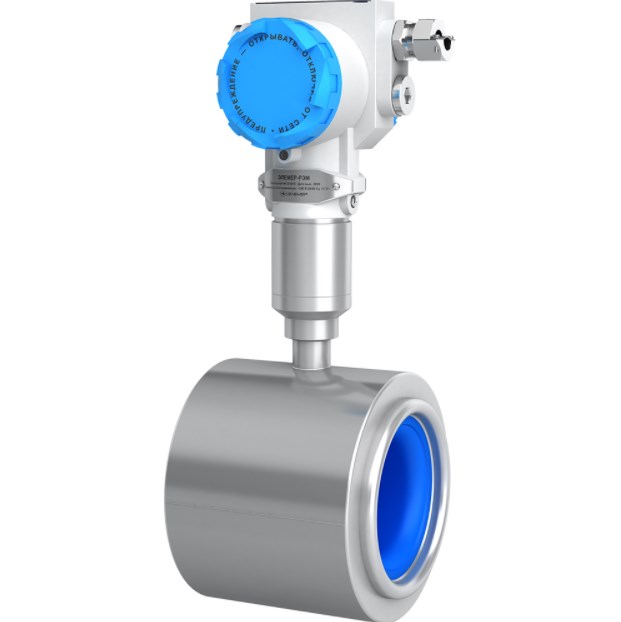

Внешний вид и модификации ЭЛЕМЕР-РЭМ ППД
| Внешний вид вариантов исполнения и комплектации | Расходомер | Расходомер с комплектом монтажных частей | Безиндикаторная версия расходомера |
|---|---|---|---|
 |
 |
 |
|
| Характеристика первичного преобразователя (ППР) | |||
| Типоразмерный ряд, мм | 50; 80; 100; 150 | ||
| Присоединение к процессу | Бесфланцевое (сэндвич) линзовое уплотнение | ||
| Максимальное давление среды, МПа | 25 | ||
| Температура среды, °С | –40…+80 | ||
| Материал футеровки | Полиуретан | ||
| Материал электродов | Титан | ||
Характеристика блока преобразования расхода (БПР)
| Варианты исполнения блока преобразования расхода (БПР) и характеристики | БПР-02 | БПР-02М | БПР-03МВ |
 |
 |
|
|
| Индикатор | OLED-индикатор 128×64 точки; 2,42” | ||
| Безиндикаторная версия | Доступно | ||
| Выходные каналы аналоговые | 4...20 мА + HART | — | |
| Выходные каналы дискретные | 2 канала (универсальных), конфигурация по выбору:
|
||
| Тип цифрового протокола | HART v.7 | Modbus RTU | |
| Интерфейс | — | RS-485 | |
| Электропитание | =24 В | ~220 В 50 Гц | =24 В, ~220 В 50 Гц |
| Функция архивации данных, календарь, часы реального времени | — | — | + |
| Меню | только переключение экранов | экранное меню, возможность частичного конфигурирования | |
| Полное конфигурирование | с помощью HART-модема HM-10/U | с помощью МИГР посредством ПК по интерфейсу RS-485 | |
Характеристики: ЭЛЕМЕР-РЭМ ППД
Технические характеристики
Рабочие среды — вода;
Параметры процесса:
- температура — –40...+80 °C;
- максимальное избыточное давление — 25 МПа;
- минимальная электрическая проводимость среды — 2×10–4 См/м;
Топология — компактная или раздельная (длина межблочного кабеля до 500 м);
Пылевлагозащита — IP67; IP68 (для ППР);
Выходные сигналы дискретные (2 независимых выхода с программируемой логикой срабатывания):
- импульсный;
- частотный — 0...10 кГц;
- сила постоянного тока — 4…20 мА;
Управление:
- клавиатура (внутренняя и наружная, поддерживается управление во взрывоопасной среде);
- HART-протокол;
Индикация — графический индикатор OLED (128×64 точки);
Вид взрывозащиты:
- 1Ех d IIC T6...T3 Gb X; Ех tb IIIC T85 °C...T200 °C Db X;
- 2Ех nA IIC T6...T3 Gc X; Ех tc IIIC T85 °C ...T200 °C Dc;
Межповерочный интервал — 5 лет;
Заявленный срок службы — 12 лет;
Гарантия — 3 года.
Типоразмерный ряд и диапазон расхода
| Номинальный диаметр, DN, мм | Наименьший расход, Qmin, м3/ч | Переходный расход, QП, м3/ч | Наибольший расход, Qmax, м3/ч |
|---|---|---|---|
| 50 | 0,36 | 0,72 | 72 |
| 80 | 0,9 | 1,8 | 182 |
| 100 | 1,4 | 2,8 | 284 |
| 150 | 3,25 | 6,5 | 650 |
Метрологические характеристики
Пределы допускаемой относительной погрешности измерений объемного расхода и объема, %:
- ±0,5 (индекс исполнения B05: в диапазоне расходов от Qmin до Qmax);
- ±1,0 (индекс исполнения C1: в диапазоне расходов от Qmin до Qmax);
- ±2,0 (индекс исполнения D2: в диапазоне расходов от Qmin до Qmax);
Повторяемость результатов измерения — максимально ±0,1 %;
Динамический диапазон:
- 1:100 (от Qп до Qmax);
- 1:200 (от Qmin до Qmax).
Документация и сертификаты: ЭЛЕМЕР-РЭМ ППД
Опросные листы
Документация
- Руководство по эксплуатации ЭЛЕМЕР-РЭМ ППД
- Каталог продукции: Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ
- Рекламный буклет: Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ
- Программа для работы с прибором HARTmanager_v4.3.0
- Файлы DD для ЭЛЕМЕР-РЭМ на базе БПР-02 от 07.04.2020 г.
- БПР-03МВ. Программа настройки БПР-03МВ по RS-485 (Modbus RTU)
- БПР-03МВ. Программа чтения архива с USB-Flash
Сертификаты
- Свидетельство об утверждении типа средств измерений ОС.С.29.006.А № 73674 (до 22.04.2024 г.)
- Сертификат соответствия техническому регламенту таможенного союза: ТР ТС 020/2011 «Электромагнитная совместимость технических средств» № TC RU C-RU.AТ15.В.01312 (до 19.11.2023 г.)
- Сертификат соответствия техническому регламенту таможенного союза: ТР ТС 004/2011 «О безопасности низковольтного оборудования» № TC RU C-RU.AТ15.В.01313 (до 19.11.2023 г.)
- Евразийскии экономический союз. Декларация соответствия: ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» (до 18.11.2023 г.)
- Сертификат соответствия техническому регламенту таможенного союза: ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» № TC RU C-RU.AТ15.В.01294 (до 07.10.2023 г.)
- Казахстан. Сертификат о признании утверждения типа средств измерений № 161 (до 22.04.2024 г.)
- «ВИБРОСЕЙСМОСТАНДАРТ» РОС RU.31200.04ЖОД0. Сертификат соответствия № RU.OC BCCT 107-08.2020 (до 20.08.2023 г.)
- Экспертное заключение ФБУЗ «Центра гигиены и эпидемиологии в г.Москве» № 77.42.06.П.000296.02.19 (от 18.02.2019 г.)
