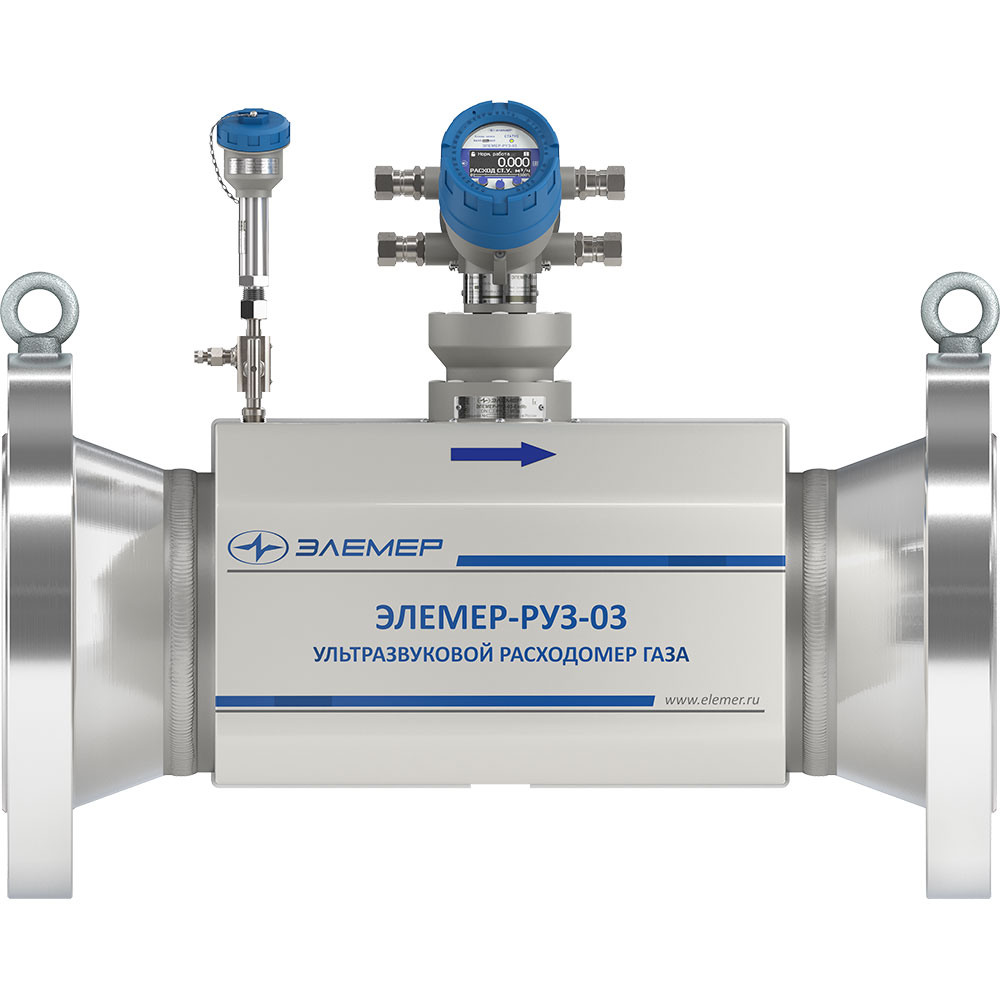

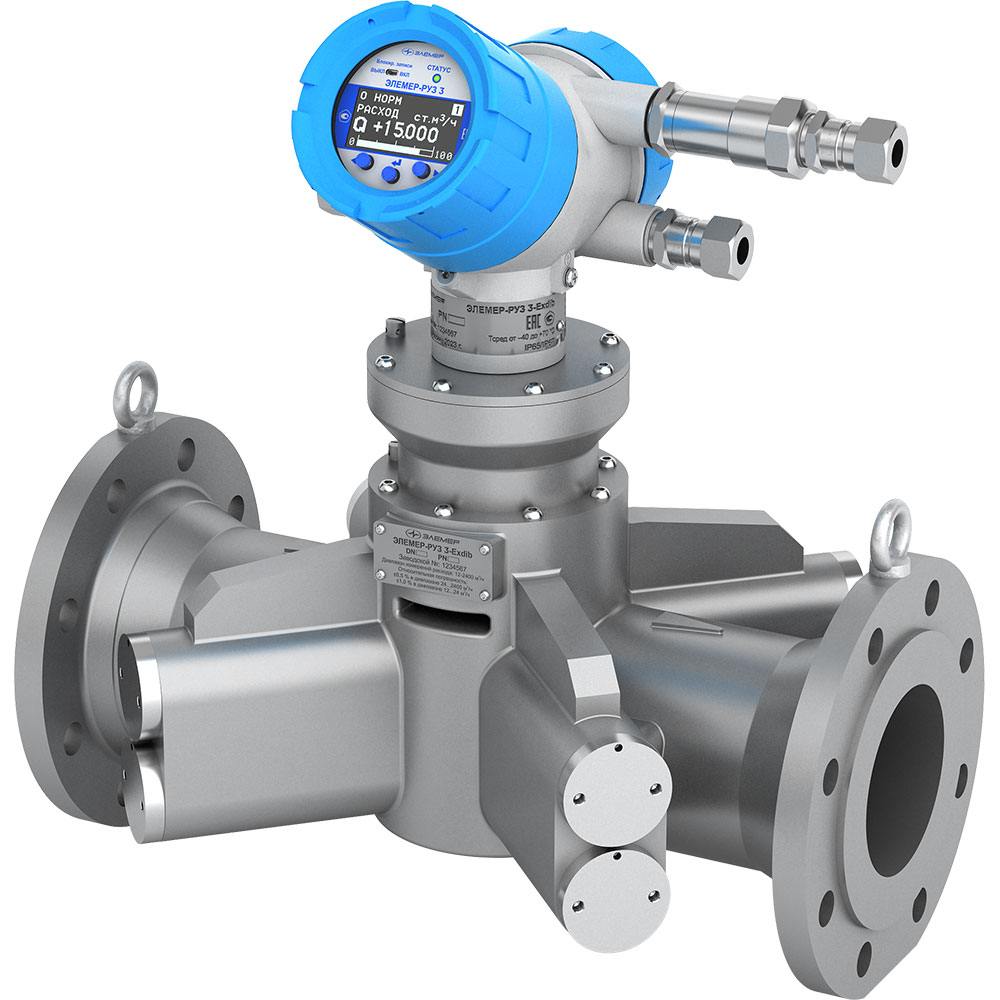

ЭЛЕМЕР-РУЗ-03

Новинка

ЭЛЕМЕР-РУЗ-03
ЭЛЕМЕР-РУЗ-03
ЭЛЕМЕР-РУЗ-03
ЭЛЕМЕР-РУЗ-03
ЭЛЕМЕР-РУЗ-03
ЭЛЕМЕР-РУЗ-03
ЭЛЕМЕР-РУЗ-03
ЭЛЕМЕР-РУЗ-03

Расходомеры-счетчики газа ультразвуковые ЭЛЕМЕР-РУЗ-03 предназначены для измерений и вычислений объемного расхода и объема газа при рабочих условиях, объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы газов.

Расходомеры осуществляют измерение и вычисление объемного расхода и объема газа, приведенных к стандартным условиям по ГОСТ 2939-63, вычисление массового расхода и массы газа на основе измеренного значения объемного расхода газа при рабочих условиях, введенных параметров газа, значений температуры и давления рабочей среды.

Вычисление теплофизических свойств газовых смесей различного состава, осуществляется по утвержденным и аттестованным методикам: ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 8.662-2009, ГСССД МР 113-03, ГСССД МР 118-05, ГСССД МР134-07, ГСССД МР 242-2015, ГСССД МР 273-2018.

Описание: ЭЛЕМЕР-РУЗ-03

Описание

Ключевые особенности и основные характеристики расходомеров

  • Коммерческий учет расхода газа в искробезопасном исполнении;
  • Высокая точность измерений — до ±0,5% при рабочих условиях;
  • Широкий динамический диапазон — до 1:200;
  • До 4-х измерительных лучей;
  • Измерение расхода газа, приведенного к стандартным условиям;
  • Часы реального времени;
  • Самодиагностика и контроль параметров;
  • Энергонезависимая память, сохранение архива и журналов событий, формирование отчётов;
  • Контроль нештатных ситуаций;
  • Передача данных по протоколу Modbus;
  • Измерение прямых и реверсивных потоков;
  • Автоматическая бездемонтажная имитационная поверка во внешнем ПО.

Вид исполнения и маркировка взрывозащиты

Вид исполнения Маркировка взрывозащиты
Общепромышленное —
Взрывобезопасное «взрывонепроницаемые оболочки «d» 1Ех db IIC T6 Gb X
1Ех db IIC T5 Gb X
1Ех db IIC T4 Gb X
1Ех db IIC T3 Gb X
Взрывобезопасное «взрывонепроницаемые оболочки «d» и «искробезопасная электрическая цепь «i» 1Ех db ib [ia Ga] IIC T6 Gb X;
0/1 Ex ib db IIC T6 Ga/Gb X
1Ех db ib [ia Ga] IIC T5 Gb X;
0/1 Ex ib db IIC T5 Ga/Gb X
1Ех db ib [ia Ga] IIC T4 Gb X;
0/1 Ex ib db IIC T4 Ga/Gb X
1Ех db ib [ia Ga] IIC T3 Gb X;
0/1 Ex ib db IIC T3 Ga/Gb X
1Ех db ib [ia Ga] IIB T6 Gb X;
0/1 Ex ib db IIB T6 Ga/Gb X
1Ех db ib [ia Ga] IIB T5 Gb X;
0/1 Ex ib db IIB T5 Ga/Gb X
1Ех db ib [ia Ga] IIB T4 Gb X;
0/1 Ex ib db IIB T4 Ga/Gb X
1Ех db ib [ia Ga] IIB T3 Gb X;
0/1 Ex ib db IIB T3 Ga/Gb X

Краткое описание

  • Диаметры условного прохода DN, мм: 50, 80, 100, 150, 200, 250, 300;
  • Номинальные давления измеряемой среды PN, МПа: 1,6; 2,5; 4,0; 6,3; 10; 16;
  • Фланцевое присоединение к процессу по ГОСТ 33259-2015, EN 1092-1, ANSI B16.5;
  • Материал проточной части — нержавеющая сталь 12Х18Н10Т;
  • Пределы допускаемой относительной погрешности измерения расхода газа при рабочих условиях: ±0,5%; ±0,7%; ±1,0%; ±1,5%, ±2,0%;
  • Температура среды — —50…+80 °С;
  • Поворотный экран, экранное меню с возможностью конфигурации прибора посредством сенсорных кнопок;
  • Выходные сигналы для БПР-06 (БПР-06-25):
    • 2 дискретных настраиваемых выхода: частотный 0…10000 Гц или импульсный;
    • Интерфейс RS-485 (протокол Modbus RTU);
    • Аналоговый токовый выход 4…20 мА (активный или пассивный);
  • Напряжение питания:
    • =12 В (Ex);
    • =24 В;
    • ~220 В;
  • Пылевлагозащита: IP65/IP67;
  • Климатическое исполнение — —60…+70 °C;
  • Кислородное исполнение — поддерживается;
  • Часы реального времени для ведения архивов и отчетов;
  • Контроль нештатных ситуаций;
  • Встроенный газовый корректор с поддержкой алгоритмов ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 8.662-2009 ГСССД МР 118-05;
  • Многопараметрическое исполнение с комплектными датчиками давления и температуры.

Показатели надежности

  • Средняя наработка на отказ — не менее 150000 часов;
  • Средний срок службы — не менее 15 лет;
  • Межповерочный интервал — 4 года;
  • Гарантийный срок — 24 месяца.

Климатическое исполнение

Вид Группа ГОСТ Диапазон температуры окружающего воздуха при эксплуатации, °С Код при заказе
— С2 Р 52931-2008 –40…+70
(базовое исполнение) 		t4070
С3 –60…+70 t6070
–25…+70 t2570 СЗ
Д3 –25…+70 t2570 Д3
Т3 — 15150-69 –25…+70 t2570 Т3
УХЛ1 –60…+70 t6070 УХЛ1
УХЛ1.1 –40…+70 t4070 УХЛ1.1
УХЛ3.1 –25…+70 t2570 УХЛ3.1

Внешний вид и модификации

С интегрированным датчиком давления Без интегрированного датчика давления
С интегрированным датчиком давления Без интегрированного датчика давления
В составе измерительной линии
Без интегрированного датчика давления

Характеристики: ЭЛЕМЕР-РУЗ-03

Характеристики

Характеристика первичного преобразователя (ППР)

Присоединение к процессу Фланцы по ГОСТ 33259-2015, EN 1092-1, ANSI B16.5
Количество измерительных лучей в зависимости от диаметра условного прохода DN, мм Количество ультразвуковых лучей Номинальный диаметр, DN
1 50, 80
2 50, 80, 100, 150, 200, 250, 300
4 100, 150, 200, 250, 300
Давление среды PN, МПА 1,6; 2,5; 4,0; 6,3; 10; 16
Температура среды –50…+80 °С
Конструкция Полнопроходной ППР без выступов датчиков и внутренних сужений.
Цельнолитой конструктив из нержавеющей стали (DN 50…DN 150).
Сварной конструктив из нержавеющей стали (DN 200…DN 300).
Пьезоэлектрические преобразователи Цельнометаллическая конструкция из нержавеющей стали или титана

Внешний вид и модификации блока преобразования расхода

БПР-06 БПР-06-25
БПР-06 БПР-06-25

Характеристика блока преобразования расхода (БПР)

Характеристика БПР-06 БПР-06-25
Измеряемая величина Объемный расход и объем газа при рабочих условиях, а также приведенный к стандартным условиям
Выходные каналы аналоговые 4…20 мА (объемный расход и объем газа при рабочих условиях, а также приведенный к стандартным условиям)
Выходные каналы цифровые Расход, давление, температура
Выходные каналы дискретные 2 универсальных дискретных канала: частотные, импульсные или релейные
(настройка в соответствии с РЭ)
Индикация Матрица OLED 128×64 точки; 2,42” (поворотный дисплей)
Дополнительный (второй) набор сенсорных кнопок — +
Тип протокола обмена Modbus RTU
Архивация Есть (энергонезависимая память)
Меню Есть. Управление сенсорными кнопками
Питание =12 В (Ex); =24 В; ~220 В
Конфигурирование Посредством ПК. Ограниченное через экранное меню
Встроенный газовый корректор ГОСТ 30319.2-2015
Газ природный. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
ГОСТ 30319.3-2015
Газ природный. Вычисление физических свойств на основе данных о компонентном составе
ГОСТ Р 8.662-2009
Газ природный. Термодинамические свойства газовой фазы. Методы расчетного определения для целей транспортирования и распределения газа на основе фундаментального уравнения состояния AGA8
ГСССД МР 118-05
Расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно-сжатых газовых смесей
ГСССД МР 113-03
Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа
ГСССД МР 134-07
Расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости азота, ацетилена, кислорода, диоксида углерода, аммиака, аргона и водорода
ГСССД МР 242-2015
Методика расчетного определения термодинамических свойств и коэффициента динамической вязкости сухого воздуха
ГСССД МР 273-2018
Методика расчетного определения плотности, фактора сжимаемости, скорости звука, показателя адиабаты, коэффициента динамической вязкости влажных газовых смесей
Функции контроля нештатных ситуация Есть
Архив основных параметров Минутные, часовые, суточные, месячные архивы
Ввод компонентного состава газа Ввод данных с использованием ПК или через экранное меню прибора (в том числе и во взрывоопасной зоне) посредством внешнего ПО
Сигнализация по стандарту NAMUR Поддерживается

Метрологические характеристики

Наименование характеристики Значение
Диапазон измерений объемного расхода газа при рабочих условиях*, м3/ч 1,4…11450
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях **, % в диапазоне измерений Qнаим ≤ Q < Qпереход ±1,0; ±1,4; ±2,0; ±3,0; ±5,0
в диапазоне измерений Qпереход ≤ Q ≤ Qнаиб ±0,5; ±0,7; ±1,0; ±1,5; ±2,0
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям**, % в диапазоне измерений Qнаим ≤ Q < Qпереход ±1,2; ±1,5; ±2,1; ±3,1; ±5,1
в диапазоне измерений Qпереход ≤ Q ≤ Qнаиб ±0,75; ±0,9; ±1,2; ±1,6; ±2,1
Пределы допускаемой приведенной к диапазону унифицированного выходного сигнала погрешности преобразования измеренного значения объемного расхода газа в сигнал силы постоянного электрического тока, % ±0,05
Пределы допускаемой абсолютной погрешности преобразования сигналов от термопреобразователей сопротивления в цифровое значение температуры, °С ±0,25
Пределы допускаемой относительной погрешности при вычислении объемного расхода и объема газа, приведенных к стандартным условиям, массового расхода и массы газа, % ±0,01

Qнаим — наименьший измеряемый расход при рабочих условиях (нижний предел измерений) ЭЛЕМЕР-РУЗ-03 (указывается в паспорте на расходомер-счетчик).
Qпереход — переходный расход при рабочих условиях, определяемый как 0,01 × Qнаиб.
Qнаиб — наибольший измеряемый расход при рабочих условиях (верхний предел измерений) ЭЛЕМЕР-РУЗ-03 (указывается в паспорте на расходомер-счетчик).

* — фактический диапазон измерений для каждого расходомера-счетчика указывается в паспорте.
** — выбирается из ряда, конкретное значение указывается в паспорте расходомера-счетчика.

Данные метрологические характеристики обеспечиваются при применении термопреобразователей сопротивления с классом допуска А или АА по ГОСТ 6651-2009, преобразователей давления измерительных с пределами допускаемой относительной погрешности при измерении давления не более ±0,3%.

Габаритные размеры

DN 50, DN 80 DN 100
Нажмите для увеличения Нажмите для увеличения
DN 150 DN 200, DN 250, DN 300
Нажмите для увеличения Нажмите для увеличения
DN PN, МПа L, мм H, мм B, мм
50 1,6; 2,5; 4,0 354 430 266
50 6,3 354 438 266
80 1,6; 2,5; 4,0 400 472 294
80 6,3 400 478 294
80 1,6 400 492 294
100 2,5; 4,0 450 498 308
100 6,3 450 508 308
150 1,6 574 569 368
150 2,5; 4,0 574 578 368
150 1,6 574 614 368
150 2,5 574 626 368
200 4,0 800 633 482
200 6,3 800 648 482
200 10 800 660 482
200 1,6 800 676 482
200 2,5 800 686 482
250 4,0 900 696 562
250 6,3 900 710 562
250 10 900 728 562
250 1,6 900 730 562
250 2,5 900 744 562
300 4,0 1000 756 642
300 6,3 1000 766 642
300 10 100 794 642
